自动灌胶机系列

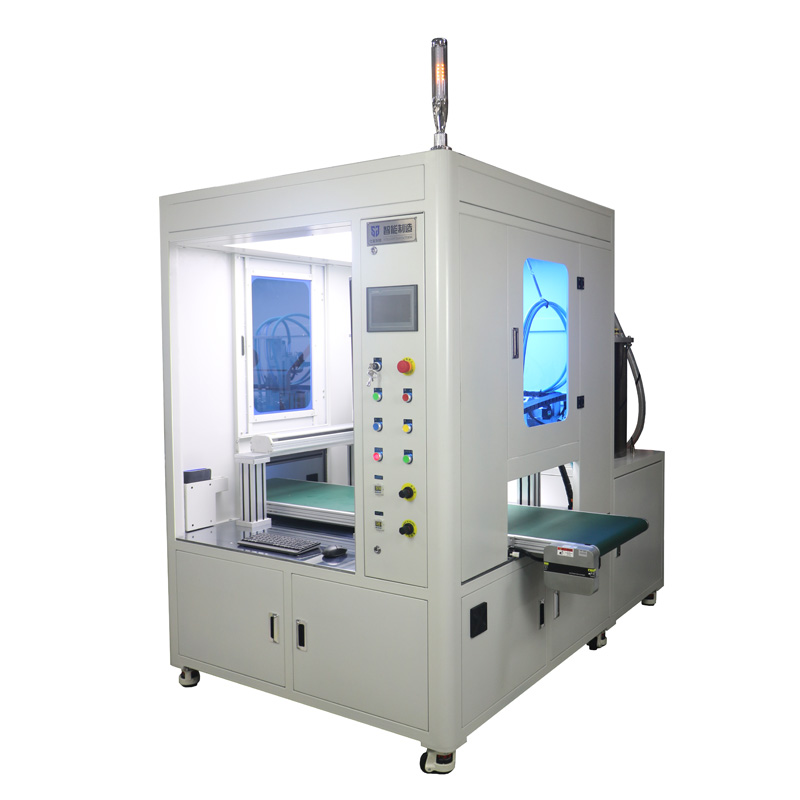

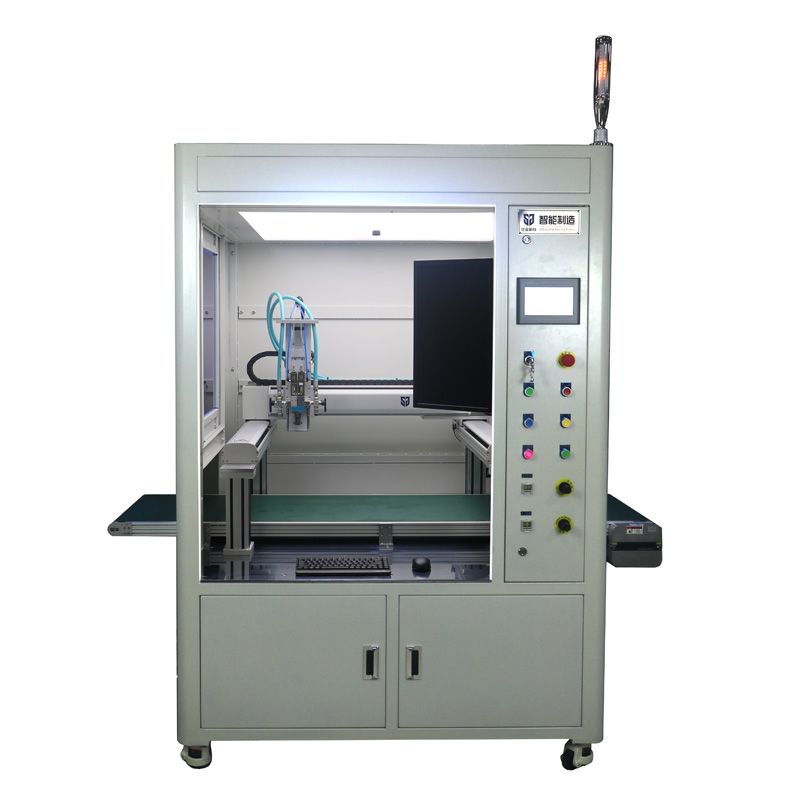

自动灌胶机是一款多功能、高精度、智能化的全自动AB胶灌胶设备,集配胶、灌胶、轨迹封胶于一体,凭借先进的混合技术、精准的比例控制、灵活的编程功能以及完善的智能监控系统,自动灌胶机可广泛应用于各类精密电子行业,满足高复杂度、高一致性的灌胶需求。一、适用胶水:聚胺脂PU胶、环氧树脂AB胶、硅胶、水晶

立即咨询:

133-2805-1654

  一、全自动视觉灌胶机主要功能:

  1、采用自主研发全新机器视觉图像定位系统,系统可自动快速识别位置来灌胶作业,产品可任意摆放;

  2、采用高清摄像头,自动精准识别位置,可视化编程,CCD检测自动定位校正;

  3、采用WINDOWS.XP中文界面操作系统和人性化的中文界面,易学易懂;

  4、自定义灌胶轨迹,可满足不同形状要求,并可对X-Y-Z每条运动轨迹路线的长短、位置、速度、高度以及出胶状态等进行任意编程;

  5、多级自动混合;

  6、自动清洗;

  7、胶桶缺胶报警、满胶报警;

  8、全自动配胶功能;

  9、出胶比例、胶量出胶速度、出胶时间、停胶时间只需在触摸屏改变数值即可;

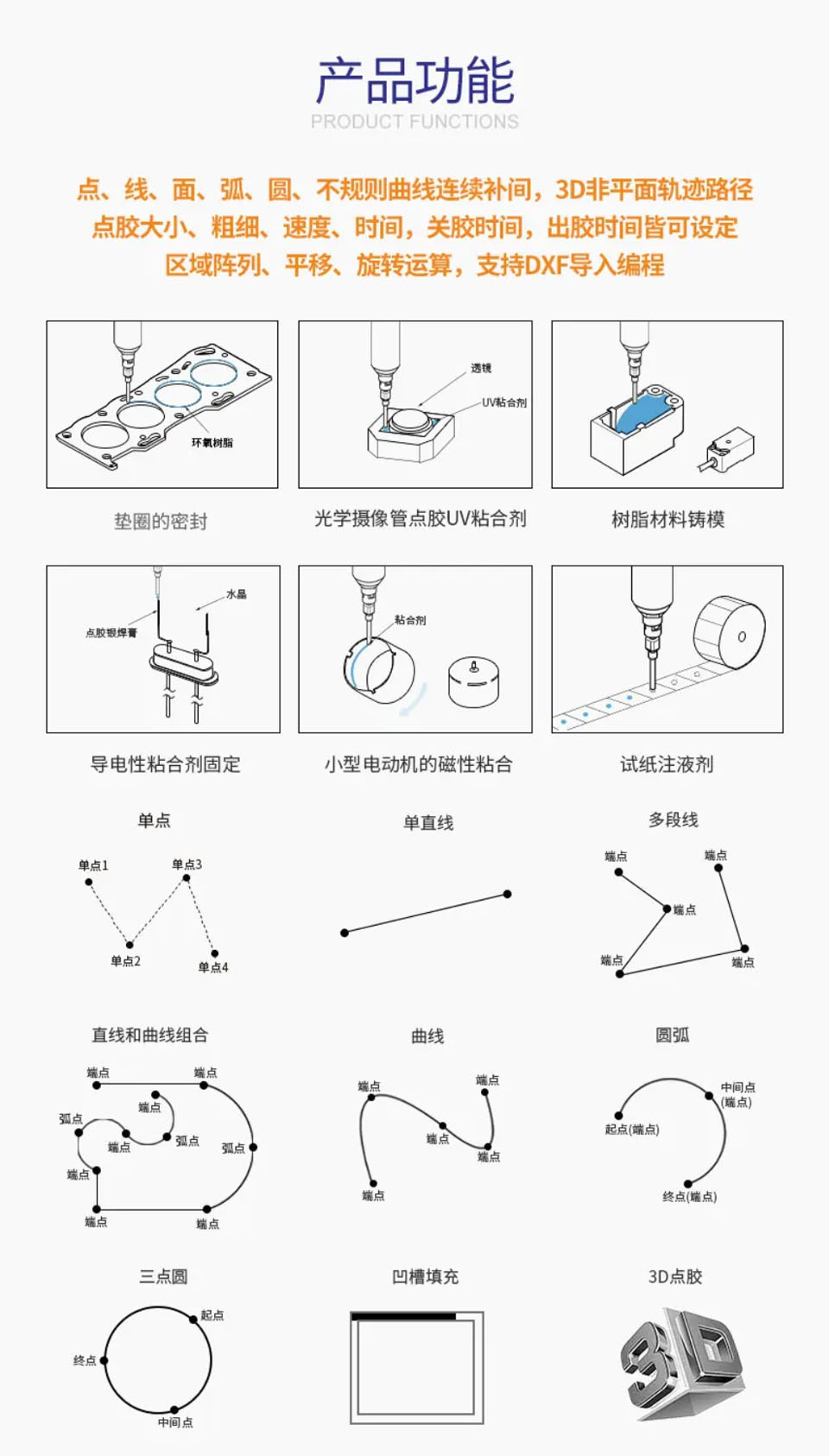

  10、点、线、面、弧、圆、不规则曲线差补及三轴联动等功能;

  11、真空回吸功能避免出胶不均、拉丝、气泡等现象;

  12、动态搅拌电机异常报警;

  13、胶桶搅拌;

  14、灌胶机抽真空系统、自动上胶;

  15、AB胶桶加热、泵、管路加热(常温到80℃可调);

  16、防固功能(自动定时排胶);

  17、AB胶出胶互锁防呆功能;

  18、出胶管、供胶泵堵管、卡泵报警功能;

  二、全自动视觉灌胶机特点:

  1、灌胶机配胶、灌胶和轨迹灌封三种功能一体化实现,全自动操作。

  2、采用自主研发全新机器视觉图像定位系统,产品可任意摆放;

  3、自定义封胶轨迹,可满足不同形状要求,并可对X-Y-Z每条运动轨迹路线的长短、位置、速度、高度以及出胶状态等进行任意编程;

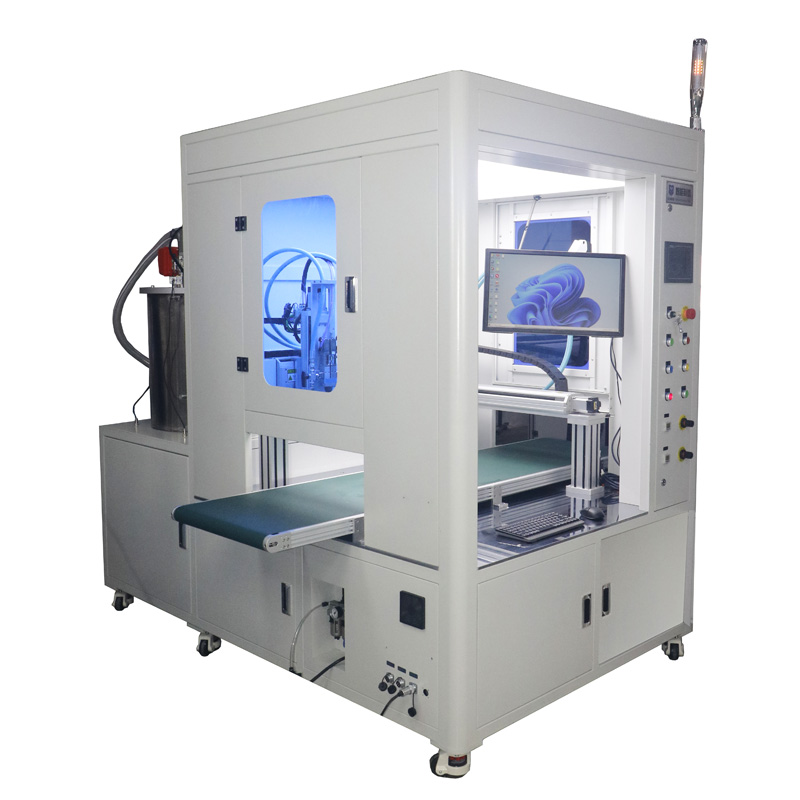

  4、采用全景相机双摄像头自动识别系统,智能检测灌胶位置,左右循环作业,可实现灌胶、上料不间断作业;

  5、操作简单易懂采用WINDOWS.XP中文界面操作系统和人性化的中文界面,胶量大小粗细、点胶时间、点胶高度、停胶时间皆可随意更改参数,能适应任何不规则物件灌胶;

  6、自动优化点胶路径,更大限度提升产品产能

  7、硬盘有超大储存记忆容量,无限量存储程序,无需重新编程,且软体具有区域阵列,平移旋转运算等功能;

  8、胶量大小粗细、出胶速度、出胶时间、停胶时间只需在触摸屏改变数值即可;

  9、按需配比,实现边混合边灌胶,配胶精准、混合均匀、最大限度节约胶水,提高灌胶效率,提高产品质量;

  10、独有的胶水防固化模式,可以有效的防止员工疏忽导致混合头固化现象出现

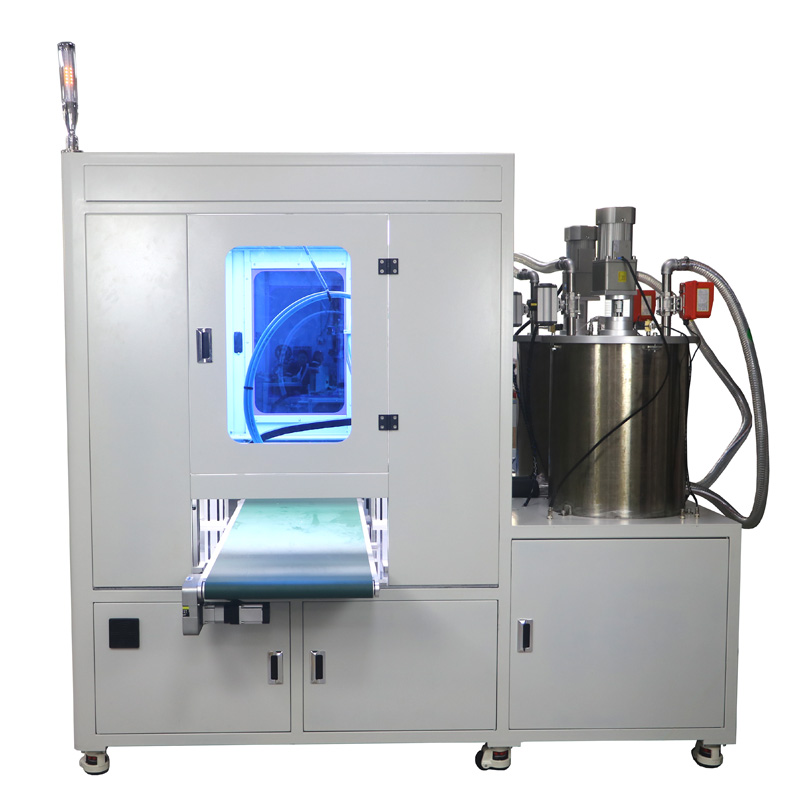

  11、双料桶设计,A胶和B胶分开储料,保证胶水长时间放置不发生固化;胶桶密封性好,防止挥发、结晶,AB胶桶液位感应及报警装置,当胶水液位过低自动报警,胶桶底部安装有过滤器防止杂物进入管道,从而堵塞胶管,有效起到防呆功能。

  12、可选配胶桶搅拌、加热、真空脱泡功能,适用于不同产品的灌胶工艺

  13、特有的供胶方式,特殊的安装方式有效解决了胶水沉淀的问题,特有的灌胶工艺解决管路容易堵塞的问题,采用独创柱塞泵、双液阀解决电容胶杂质多,磨损高,普通泵、阀寿命不高现象;

  14、清洗方式分为手动与自动,手动清洗只需将混合管拆下浸泡到清洗剂即可,过10分钟拿出吹干净即可;自动清洗只需在触摸屏上操作气液开关1分钟之内即可清洗干净;

  15、通用性强,广泛应用于各种流体,各种行业。

  三、全自动灌胶机主要参数:

型号

全自动灌胶机

混合比例

1:1-1:10(可自由更改)

配比精度

±1%

出胶速度

0.2g/sec-30g/sec

出胶精度

±1%

最高速度

500mm/sec

运动精度

±0.1mm

工作范围

700(X)*700(Y)*80(Z)

传动方式

步进电机+同步带+丝杆

混合方式

多级混合

编程方式

示教编程

胶水粘度范围

MAX≦200000mPa·s

计量方式

高精密柱塞泵/齿轮泵(选配)

控制方式

PLC+7寸触摸屏

控制系统

自主研发

工作电压

220V50HZ

耗电功率

3.25KW

工作气源

4.5-8KG

工作环境

温度:0-40℃ 湿度:20-91%

机器尺寸

1500(L)*1100(W)*1500(H)mm

重量

约520KG
